Delos

Delos est un mailleur automatique "surfacique" qui génère une triangulation pour la simulation et/ou la visualisation. Delos traite des géométries décrites par leurs frontières. La géométrie peut être composée de plusieurs régions "pseudo-plane" (différents milieux en 2D, plusieurs faces en 3D)
  • la géométrie donnée (aretes des frontieres polygonales),
  • des directives sur la taille des mailles (densités locales),
  • le critere de Delaunay (quand il n'est pas en contradiction avec les arètes imposées).
Le code source (F77) ainsi que les programmes compilés sous Linux et Windows sont disponibles gratuitement et téléchargeable sur : la page de téléchargement de Delos.
Vous trouverez quelques exemples réalistes dans la galerie d'images.

Nouveautés

La version actuelle est la : 2.0.6 du 23 Novembre 2011
  • Nov.2011 - Delos est "interfacé" avec Scilab

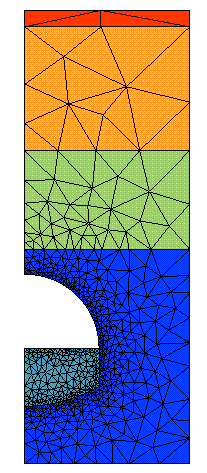

La version précédente est la : 2.0.3		 maillage d'un tunnel

Géométrie et visualisation avec Scilab


Delos ne contient ni modeleur géométrique, ni visualisateur : données et résultats sont fournis dans des fichiers ascii. Cependant, en 2D, la géométrie est souvent simple et peut être décrite par la liste des arêtes de sa frontière :
  • soit directement à l'aide d'un éditeur de texte (emacs, wordpad...), le format des fichiers est donné dans les annexes (page 8) de la documentation de Delos,
  • soit en utilisant un logiciel scientifique comme  Gnuplot ou Scilab pour générer, visualiser puis stocker les données dans des fichiers.

Nous développons ici l'utilisation de Delos avec Scilab (disponibles sous Linux et Windows) qui offre de nombreuses possibilités comme l'illustre les figures de droite. Un fichier "scilab" contenant des fonctions de visualisation, des fonctions d'aide à la génération des fichiers de données est fourni (DSutil.sci). Des exemples sont disponibles.
 delos with Scilab

Autres liens

De nombreux logiciels de maillage 2D, 3D, isotropes, anisotropes... sont disponibles sur internet. Dans la liste des logiciels diffusés gratuitement, citons entre autre :
Le fameux mailleur 2D TRIANGLE  de Shewchuk
Les très beaux mailleurs de mon ami Alain Rassineux : DIAMESH
Pour le maillage 3D : Christophe Geuzaine (University of Liège) and Jean-François Remacle (Catholic University of Louvain) ont développé Gmsh
Vous trouverez des listes plus complètes des ressources disponibles sur la page de Robert Schneiders.

SCILAB et MATHLAB sont des outils généraux et très puissants utilisés dans de nombreux domaines scientifiques. Il existe 2 distributions (gratuites) de SCILAB à partir de la version 4.1 : celle de DIGITEO-INRIA et celle de l'ENPC-INRIA plus connue sous le nom de SCICOSLAB.
MATHLAB est lui un produit commercial distribué par MATHWORKS
