Delos mesh examples

Quelques exemples générés avec DELOS

Si vous souhaitez que vos réalisation avec Delos soient ajoutées à ces exemples prenez contact avec moi.
Pour tous ces exemples la génération du maillage prend moins d'une seconde (sur un AMD Athlon 64bit Dual Core Processor 4400+).
Sur une machine actuelle (2011) : GenuineIntel Xean(R) X5450 @3.00GHz, le maillage de 220000 triangles prend environ 7secondes.
* Ci-dessous, la qualite des maillages est donnée par la forme du plus mauvais éléments : celle qui s'éloigne le plus du triangle équilatéral. C'est la valeur du rayon inscrit sur la plus longue arête normalisée pour valoir 1 pour le triangle équilatéral.

Etudes de stabilité en sous-sol : exploitations minières, galeries & tunnels

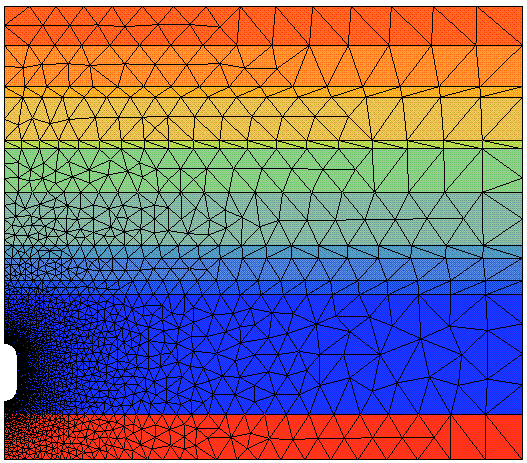

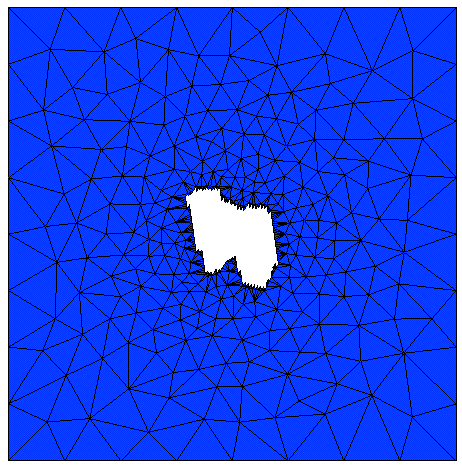

Maillage du massif autour de la mine d'Hajar (Maroc) Nombre d'éléments (de noeuds) : 1275 (732) Nombre de régions : 1 Le plus mauvais élément* : 0.32	Tunnel avec projection de béton sur les paroies. Nombre d'éléments (de noeuds) : 1406 (754) Nombre de régions : 9 Le plus mauvais élément* : 0.15

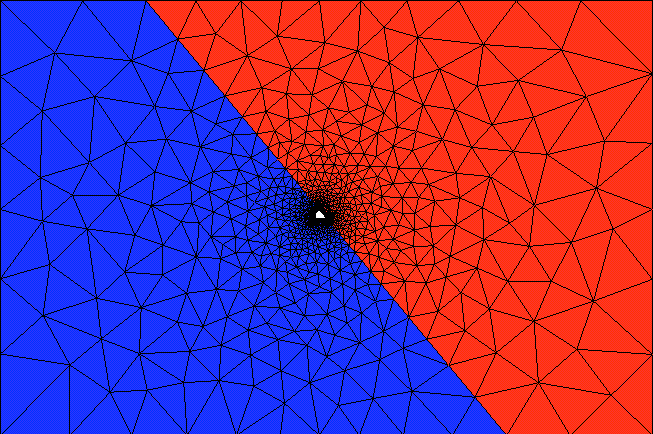

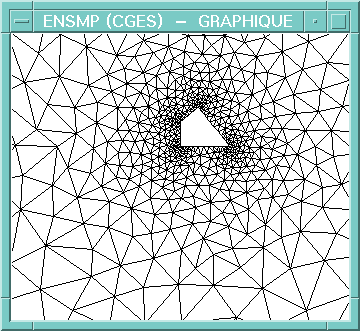

Galerie dans la mine de Mikoulongo Nombre d'éléments (de noeuds) : 1572 (824) Nombre de régions : 2 Le plus mauvais élément* : 0.47	Détails du maillage autour de la galerie.

Cavités

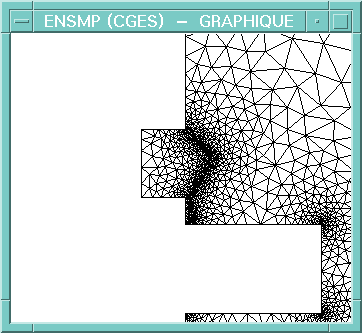

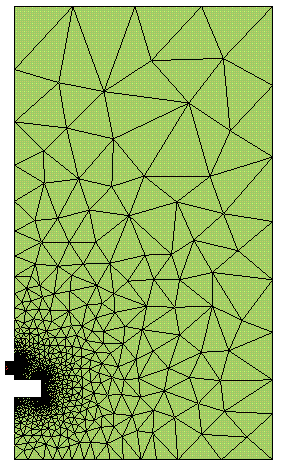

Bouchon dans le puits Nombre d'éléments (de noeuds) : 2514 (1343) Nombre de régions : 3 Le plus mauvais élément* : 0.31	Détails du maillage au bouchon.

Autres exemples

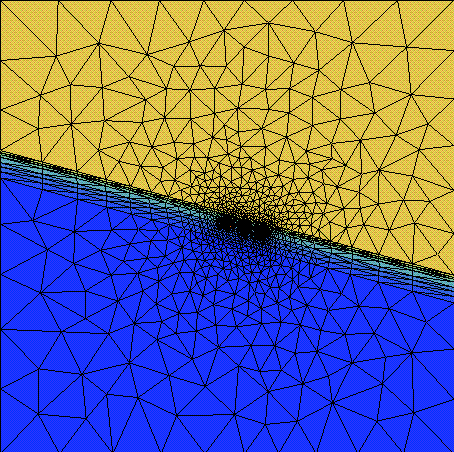

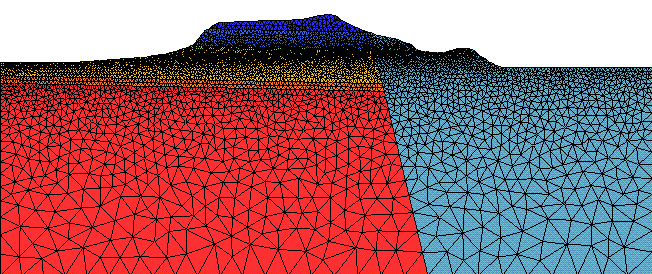

	8750 triangles 4556 noeuds 7 zones

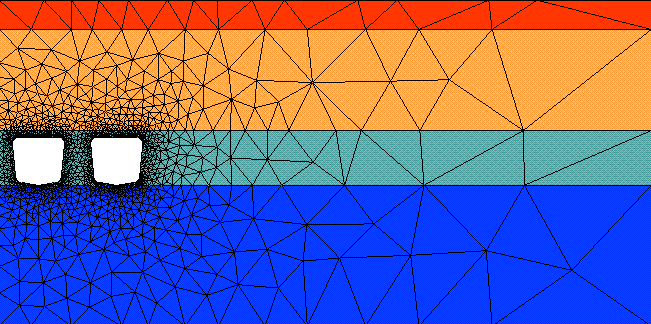

	Deux galeries 2436 triangles 1488 noeuds 4 zones
	3970 triangles 2084 noeuds 12 zones
	2430 triangles 1241 noeuds 14 zones
